В этом подробном материале мы разберем всё: от того, как гидравлика умножает силу вашей ноги, до выбора между дисками и барабанами, а также научимся диагностировать проблемы по косвенным признакам.
1. Иерархия систем: рабочая и стояночная
В современном легковом автомобиле тормозная система разделена на две независимые подсистемы.
Рабочая тормозная система
Это те тормоза, которыми вы пользуетесь каждую секунду в движении. Она управляется педалью и задействует все
четыре колеса. Современная рабочая система всегда гидравлическая.
Важный нюанс: распределение усилий. Передние тормоза всегда мощнее и крупнее задних. Это
связано с физикой торможения: когда машина замедляется, инерция «наклоняет» кузов вперед (эффект клевка),
нагружая переднюю ось и разгружая заднюю. Если задние тормоза будут такими же мощными, как передние, задние
колеса мгновенно заблокируются, что приведет к неуправляемому заносу.
Стояночная тормозная система (ручник)
Ее задача — удерживать автомобиль неподвижно на уклоне. Она может приводиться в действие рычагом, отдельной педалью или кнопкой (электроручник). В отличие от основной системы, ручник обычно воздействует только на заднюю ось и имеет механический (тросовый) или электрический привод, который работает независимо от гидравлики. Это позволяет использовать ручник как аварийную систему в случае полного отказа основной магистрали.

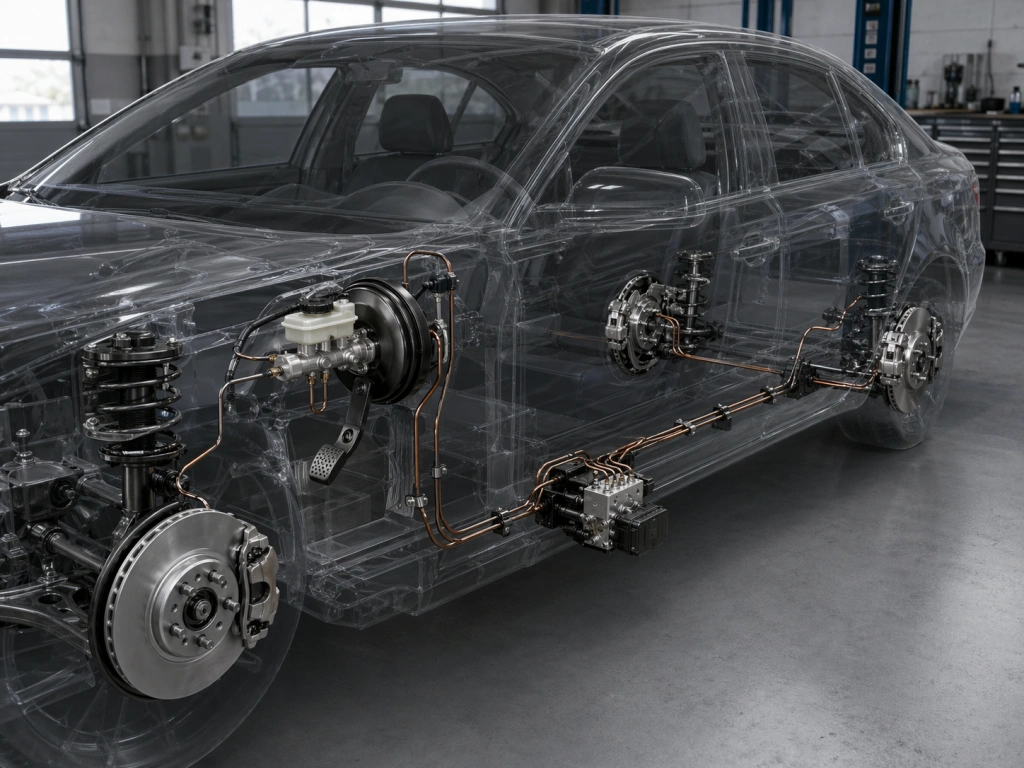

2. Анатомия гидравлического привода
Гидравлика выбрана за ее способность передавать огромные усилия практически без потерь и задержек. Жидкость, в отличие от газа, практически несжимаема.
Тормозная жидкость — «связующее звено»
Жидкость в системе работает под огромным давлением. К ней предъявляются жесткие требования: она не должна
закипать при высоких температурах и не должна густеть в -40 °C.
Главный враг тормозной жидкости — гигроскопичность. Она впитывает влагу из воздуха. Если в
жидкости накопится более 3–4% воды, температура кипения упадет с безопасных 230–260 °C до критических 150 °C.
При активном торможении вода в жидкости превратится в пар. Газ сжимаем, поэтому нажатие на педаль лишь сожмет
пузырек пара, но не передаст усилие к колесам. Педаль «провалится».
Педаль и вакуумный усилитель (ВУТ)
Ваша нога не смогла бы создать давление в 100 бар самостоятельно. Вакуумный усилитель — это герметичная камера, разделенная мембраной. За счет разрежения, которое создается впускным коллектором двигателя (или специальным насосом), ВУТ умножает усилие от нажатия педали в несколько раз, делая процесс торможения комфортным.
Главный тормозной цилиндр (ГТЦ)
Это «сердце» гидравлики. ГТЦ преобразует механическое давление от педали в гидравлическое давление в
магистралях. Важнейшая особенность современных ГТЦ — двухконтурность. Внутри цилиндра работают два независимых
поршня. Если в одной из трубок случится пробой и вытечет жидкость, второй контур останется герметичным и
позволит остановить машину, пусть и с увеличенным путем.
Чаще всего применяется диагональная схема:
- Контур 1: Переднее левое + Заднее правое.
-
Контур 2: Переднее правое + Заднее левое.
Это гарантирует, что при поломке машина не потеряет управление полностью.
Блок ABS, EBD и ESP
Современный автомобиль не доверяет водителю на 100%.
- ABS (Anti-lock Braking System) — предотвращает блокировку колес. Если колесо перестало вращаться, но машина движется, ABS на доли секунды сбрасывает давление, позволяя колесу провернуться. Это сохраняет управляемость: вы можете маневрировать даже при торможении «в пол».
- EBD (Electronic Brakeforce Distribution) — распределяет усилия между осями в зависимости от загрузки авто.
- ESP (Electronic Stability Program) — использует тормоза для стабилизации машины при заносе, подтормаживая нужное колесо без участия водителя.

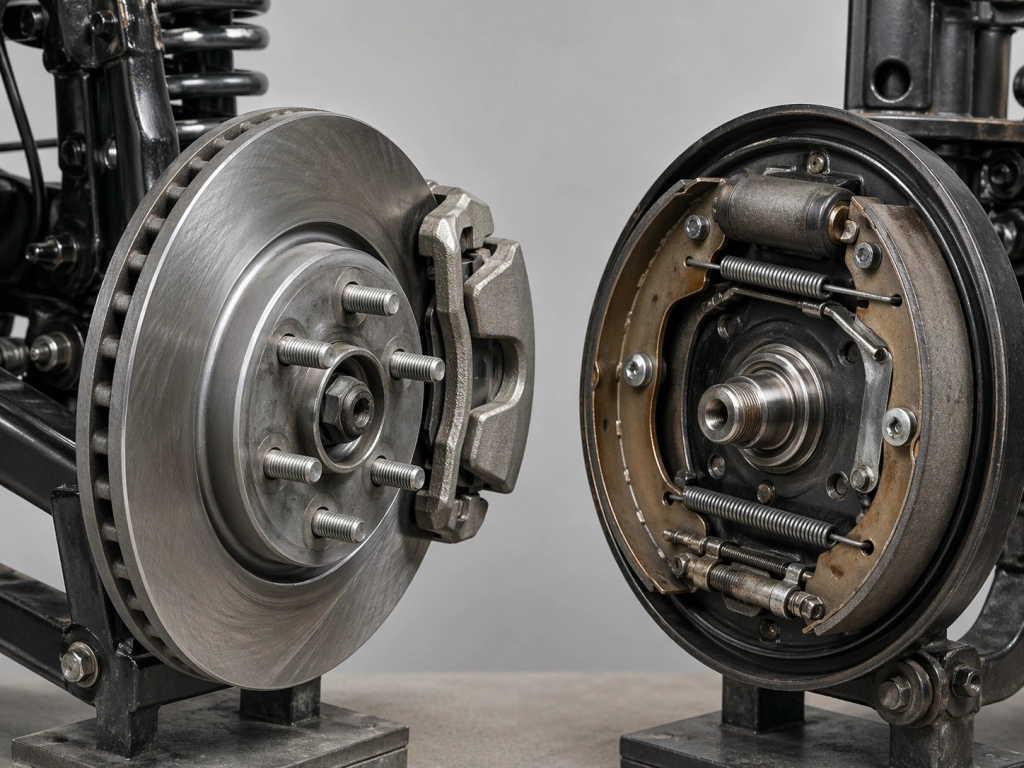

3. Исполнительные механизмы: Диски vs Барабаны

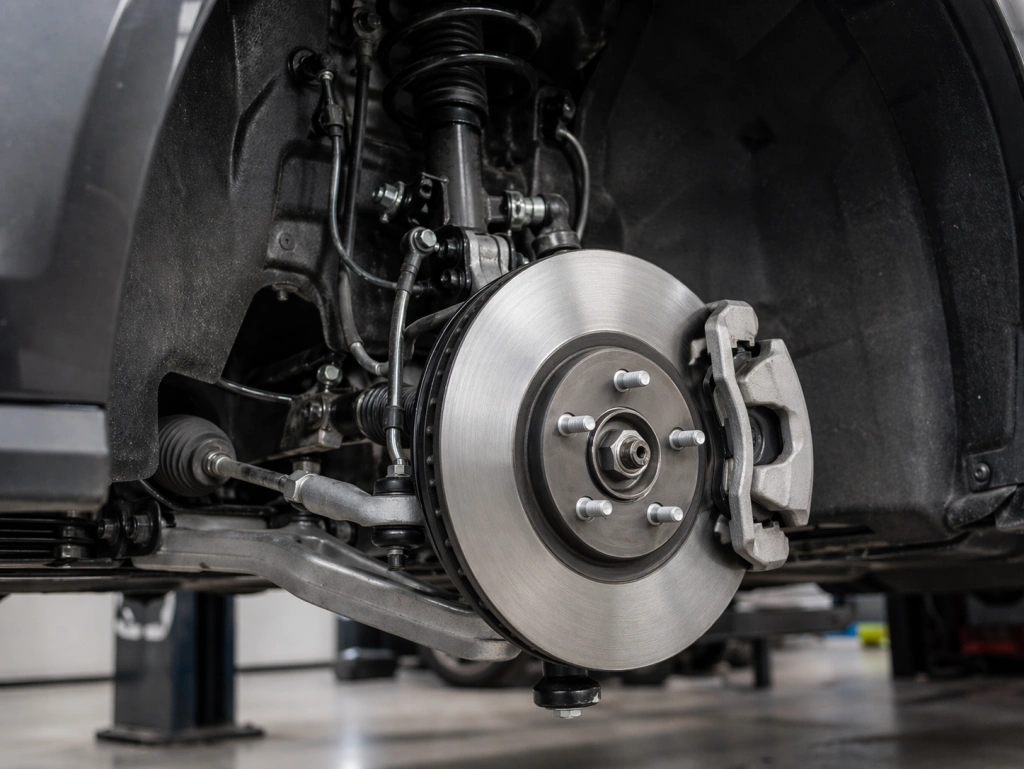

Дисковые тормоза: стандарт современности
Дисковый механизм состоит из вращающегося чугунного (или композитного) диска и суппорта, внутри которого установлены колодки.
По типу дисков выделяют:
- Сплошные: обычные литые диски, ставятся на легкие авто или заднюю ось.
- Вентилируемые: имеют полости между двумя рабочими поверхностями. Центробежная сила прогоняет воздух через диск, охлаждая его. Это стандарт для передней оси.
- Перфорированные и с насечками: отверстия и канавки нужны для отвода газов, которые образуются при трении колодки о диск, а также для удаления воды и грязи.
Суппорты бывают двух видов:
- С плавающей скобой: Самая простая и массовая конструкция. Поршень давит на одну колодку, а скоба, двигаясь по направляющим, притягивает вторую. Компактно, дешево, но требует регулярной смазки направляющих.

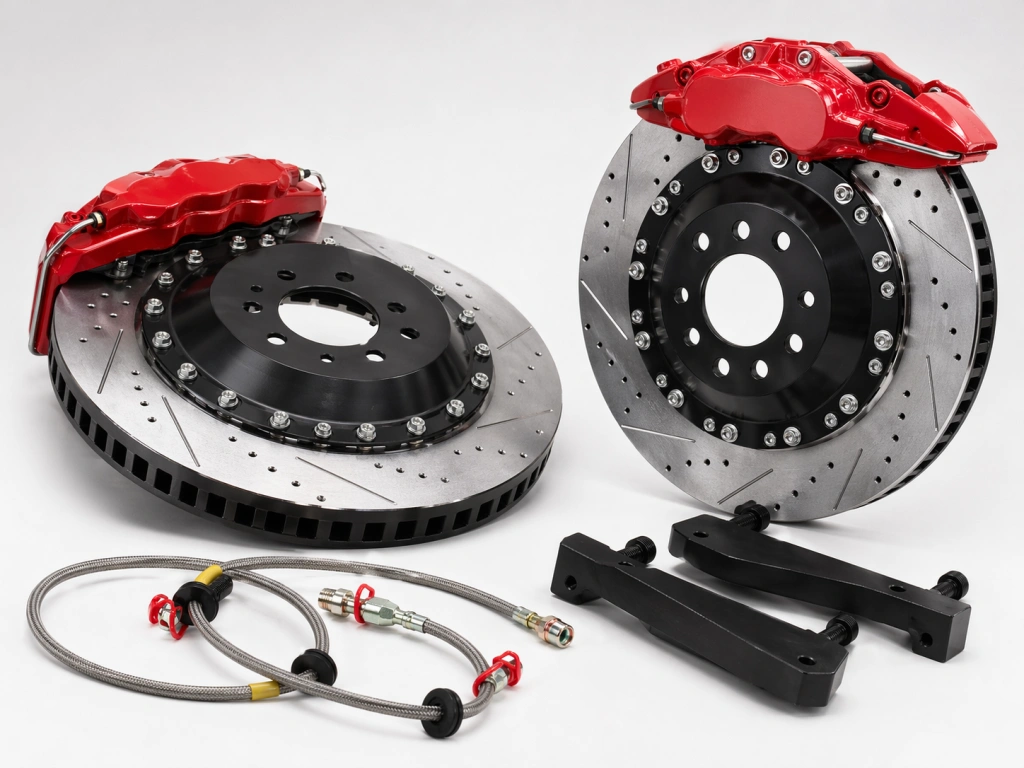

- Фиксированные (многопоршневые): Мощный корпус, в котором поршни стоят с обеих сторон. Обеспечивают идеальное дозирование усилия. Такие тормоза часто красят в яркие цвета, и они отлично смотрятся через спицы литых дисков из нашего каталога.
Барабанные тормоза: надежный ветеран
В этой схеме колодки находятся внутри полого барабана и при торможении раздвигаются, упираясь во внутренние стенки.
- Плюсы: Механизм полностью закрыт от грязи, воды и дорожных реагентов. Ресурс колодок может достигать 100 000 км.
- Минусы: Склонность к перегреву (теплу некуда уходить) и плохая информативность.
Сегодня барабаны ставят только на заднюю ось бюджетных седанов и внедорожников.
4. Расходные материалы: колодки и их состав
Колодка — это стальная пластина с нанесенным на нее фрикционным слоем. Именно этот слой определяет, как будет тормозить машина.
- Органические (Non-Asbestos Organic): Мягкие, тихие, не портят диски, но быстро стираются и «плывут» (теряют свойства) при перегреве.
- Полуметаллические: Содержат 30–65% металла (медь, сталь, графит). Очень долговечные, отлично отводят тепло, но могут скрипеть и быстрее изнашивают тормозной диск.
- Керамические: Премиальный выбор. Самые стабильные при экстремальных нагрузках, почти не пылят, но стоят дорого и требуют минимального прогрева.
5. Диагностика неисправностей: как понять, что пора в сервис
Тормозная система редко отказывает внезапно. Обычно она подает сигналы, которые важно уметь «считать».
Сигналы на приборной панели
- Красный восклицательный знак ( ! ): Либо вы забыли снять машину с ручника, либо в бачке критически мало тормозной жидкости. Сразу же проверьте уровень!
- Значок ABS: Система отключена из-за сбоя датчика или блока. Тормоза будут работать как на старых «Жигулях» — колеса могут заблокироваться, и машину занесет.
- Значок колодок ( O ): Износ фрикционного слоя достиг критической отметки (осталось около 2-3 мм). Пора записываться на замену.
Физические симптомы
- Скрип и визг. Часто это работа «пискунов» — специальных железных индикаторов на колодках. Они начинают тереться о диск, издавая противный звук, когда колодка изношена.
- Вибрация (биение) в руль или педаль. Самая частая причина — искривление тормозных дисков. Это происходит, если вы активно тормозили, а затем заехали в холодную лужу. Диск мгновенно деформируется от перепада температур. Проточка помогает редко, обычно требуется замена.
- Увод автомобиля в сторону. Если при нажатии на тормоз руль тянет вправо или влево — один из суппортов заклинил. Одно колесо тормозит, а другое — нет. Это крайне опасная ситуация, особенно на скользкой дороге.
- «Ватная» педаль. Если педаль стала слишком мягкой и ее нужно прожимать почти до пола — в системе воздух. Возможно, где-то есть микроутечка или жидкость давно не менялась и накопила воду.
- Проваливание педали. Если на светофоре вы держите ногу на тормозе и чувствуете, что педаль медленно уходит вниз — это признак перепускания главного тормозного цилиндра. Требуется срочный ремонт или замена ГТЦ.
6. Обслуживание тормозов: памятка владельцу
Чтобы тормозная система не преподнесла неприятных сюрпризов, придерживайтесь регламента:
- Замена тормозной жидкости: Раз в 2 года или каждые 40 000 км. Это аксиома. Не верьте тем, кто говорит, что жидкость вечная.
- Обслуживание суппортов: При каждой замене колодок необходимо проверять целостность резиновых пыльников и смазывать направляющие суппорта. Используйте только специальную высокотемпературную смазку (обычный литол или солидол здесь просто закоксуются и сделают только хуже).
- Контроль толщины дисков: У каждого диска есть минимально допустимая толщина (выбита на торце). Если диск стал слишком тонким, он не может эффективно поглощать тепло и может просто лопнуть при нагрузке.
- Чистота дисков: При мойке автомобиля тщательно промывайте тормозные механизмы. Грязь и дорожная соль — главные причины коррозии поршней и заклинивания направляющих. Если у вас стоят красивые диски с открытым дизайном, следить за чистотой тормозов гораздо проще.
7. Как правильно «обкатывать» новые тормоза
После визита в сервис тормоза первое время могут работать хуже, чем старые. Это нормально: колодкам нужно притереться к диску, чтобы пятно контакта стало максимальным.
Золотые правила обкатки (первые 200–300 км):
- Избегайте резких и затяжных торможений.
- Тормозите короткими импульсами.
- Не удерживайте педаль тормоза долго после остановки, если диски раскалены (может произойти локальный перегрев и перенос материала колодки на диск, что вызовет биение).
- Давайте тормозам остывать — проезжайте небольшое расстояние без нажатия на педаль после интенсивного замедления.
Заключение
Тормозная система — это сложный комплекс гидравлических, механических и электронных компонентов. Она требует внимания не только тогда, когда что-то сломалось, но и в профилактических целях.
Короткий чек-лист безопасности:
- Проверять уровень жидкости раз в месяц.
- Слушать звуки: любые посторонние шумы — повод для диагностики.
- Не экономить на расходниках: тормозные колодки от проверенных брендов (Brembo, TRW, ATE, Textar) стоят дороже, но их эффективность в критической ситуации оправдает каждый вложенный рубль.
- Помнить, что тормоза работают в связке с колесами. Хорошее сцепление обеспечивается не только колодками, но и правильным подбором шин и дисков.
